電力能效監測終端

產品特點:

1、導軌式安裝,超小體積



2、采用開口式電流互感器,穿刺取電壓,可以實現不停電安裝



3、具備三相多功能電能表的全部計量與測量功能



4、具備諧波、不平衡度等監測功能,供電質量隨時掌控



5、無線通信,組網簡單,運行穩定



6、具備三相電纜溫度監測功能,預防火災,杜絕用電安全隱患



7、具備漏電流監測功能,讓供電更加可靠

  • 產品詳情

一.功能描述

1 電能計量功能





具體內容

組合有功電能

當前總、各費率電能

正向有功電能

當前總、各費率電能

反向有功電能

當前總、各費率電能

分相有功電能

當前ABC相正、反有功電能

組合無功1電能

當前總、各費率電能

組合無功2電能

當前總、各費率電能

2 測量功能



具體內容

電流有效值

當前ABC

電壓有效值

當前ABC

瞬時功率

當前ABC、總

功率因數

當前ABC、總

最大需量

當前ABC、總

電纜溫度

當前ABC三相電纜溫度

3  費率、時段功能

具有兩套費率時段表,可在約定的時刻自動轉換;每套時段表表支持4個費率、8個時段。

具有日歷、時鐘,全年可設置2個時區,在24h內可以任意編程8個時段;時段的最小間隔為15min;時段可跨越零點設置。

支持通過紅外、RS485通信接口修改時區表、時段表,并具有防止非授權人操作的安全措施。

4 通訊功能

標配1路RS485通訊接口,可選配1路微功率無線通信接口或1路GPRS移動2G通信接口。


二.技術參數



電壓輸入

額定電壓

3*220/380V3*100V

參比頻率

50Hz

電壓線路功耗

≤ 2W5VA(靜態)

電流輸入

輸入電流

5A100A200A300A400A

啟動電流

0.002In (1級)

電流線路功耗

2VA

計量精度

有功

1級

無功

2級

測量性能

功率

±1%

有效值

±1%

溫度

±3

時鐘精度

0.5/

通信

通訊

RS4851200/2400/4800/9600bps

微功率無線:470MHz

GPRS900/1800MHz

通訊規約

DL/T645–2007MODEBUS

脈沖

脈沖常數

6400imp/kWh 400imp/kWh


三.外形及安裝


1 外形圖
 72*95*50mm
2  LED指示燈

A

A相電壓失壓指示燈

B

B相電壓失壓指示燈

C

C相電壓失壓指示燈

跳閘

跳閘指示燈

有功

有功脈沖指示燈

通訊

通訊指示燈

紅外

紅外通訊口

3 接口說明



A

A相電壓電流等總接口

B

B相電壓電流等總接口

C

C相電壓電流等總接口

L

C220V電壓接口

N

N接口

常開

跳閘前常開狀態接口

常閉

常閉狀態接口

公共

跳閘公共端

輸入

信號輸入口

有功,無功脈沖信號公共地接口

有功

有功脈沖信號接口

無功

無功脈沖信號接口(無)

485 B

485 B 信號接口

485 A

485 A 信號接口

4 安裝說明

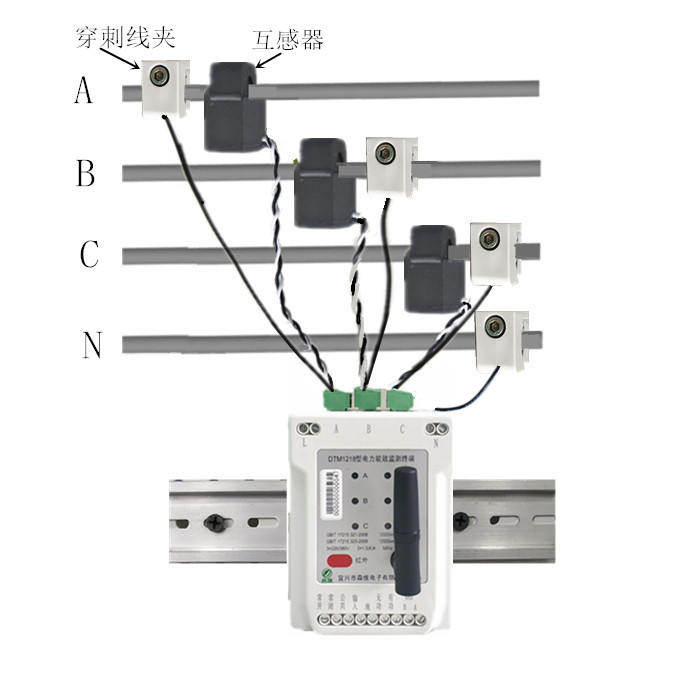

安裝接線: A、B、C三個開口式傳感器分別卡上A相、B相、C相電纜,同時A、B、C三相電壓穿刺夾穿刺三相電纜取電,三個溫度傳感器分別固定到電纜的溫度測量點,即可完成安裝
